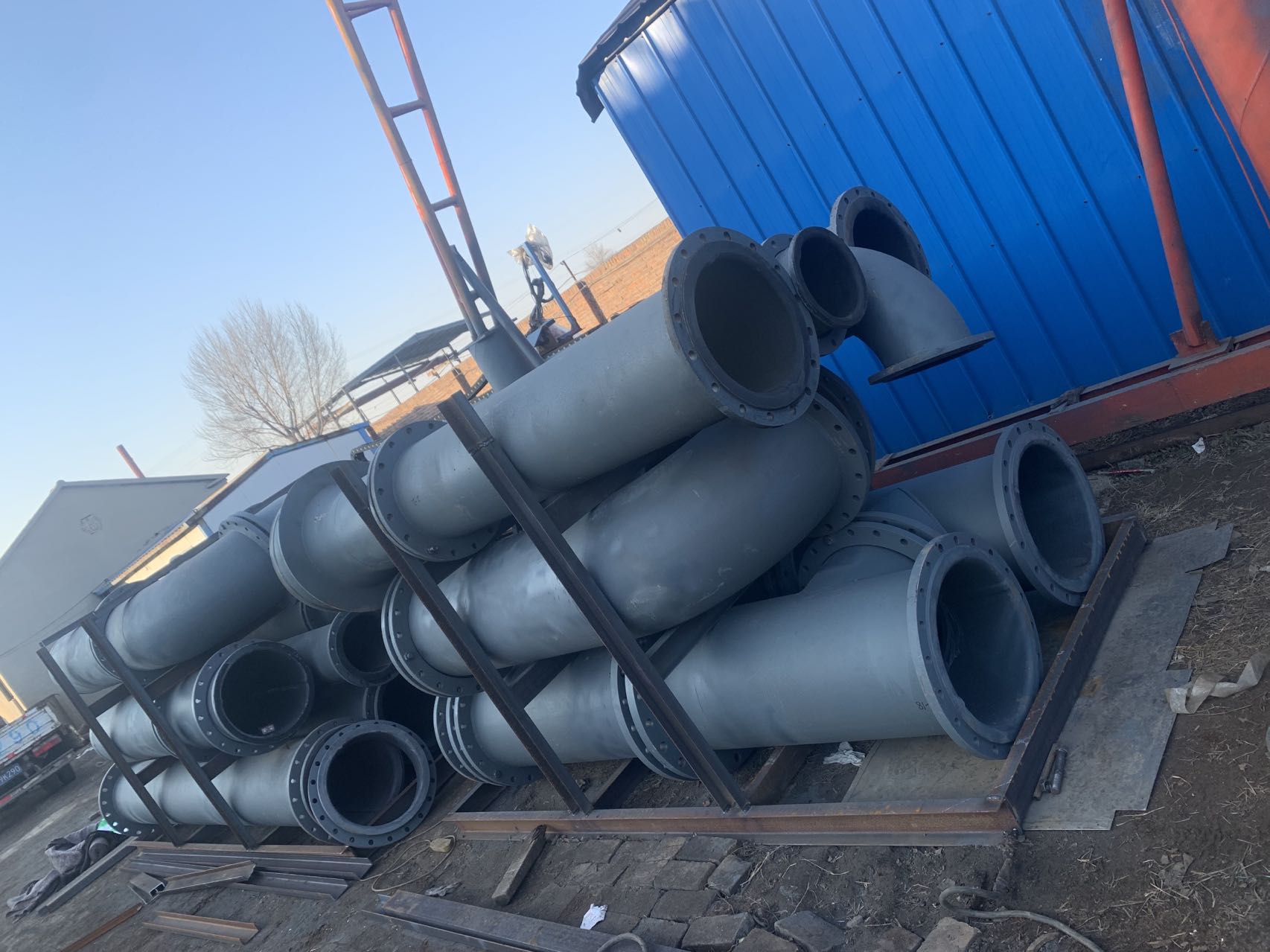

钢衬胶管道主要是有工作钢管、胶板、法兰组成，工作钢管可以采用无缝钢管与直缝钢管，管线压力大就选择无缝管，反之就用直缝钢管。具体也可根据管道口径而定：（1）DN≤300管道采用20#钢无缝钢管（标准号GB/T8163－1999），管件应符合

《衬胶钢管和管件》HG21501—93标准中规定，保证中心到端面的尺寸符合标准。

（2） DN>300管道采用材质为Q235A钢的直缝电焊钢管（标准号GB/T13793－1992），管件应符合GB/T13401－1992《钢板制对焊管件》标准，保证中心到端面的尺寸符合标准。

 法兰标准

（1）钢衬胶管道采用板式平焊法兰（GB/T9119－2000），密封面为突面，公称压力为PN1.0MPa，管子外径采用系列Ⅱ，材质为Q235A。

（2）循环管道法兰采用板式平焊法兰（GB/T 9119-2000），公称压力为PN0.6MPa，管子外径采用系列Ⅱ，材质为Q235A。

（3）钢衬胶管道用松套法兰采用对焊环松套法兰（GB/T9122－2000）标准。

（4）法兰盖和衬胶法兰盖采用GB/T9123.1－2000标准。

（5）与设备、阀门、在线仪表相连的法兰，与所联结的法兰相匹配。

（6）非标管件、非标法兰见图纸。

（7）法兰密封面不得加工密封水线。

衬胶管道与衬胶管件钢件焊接部分衬胶前必须保证质量与平整性，才能保证胶版不损坏，保证衬胶产品使用寿命。更多技术难题请咨询：15720371165
